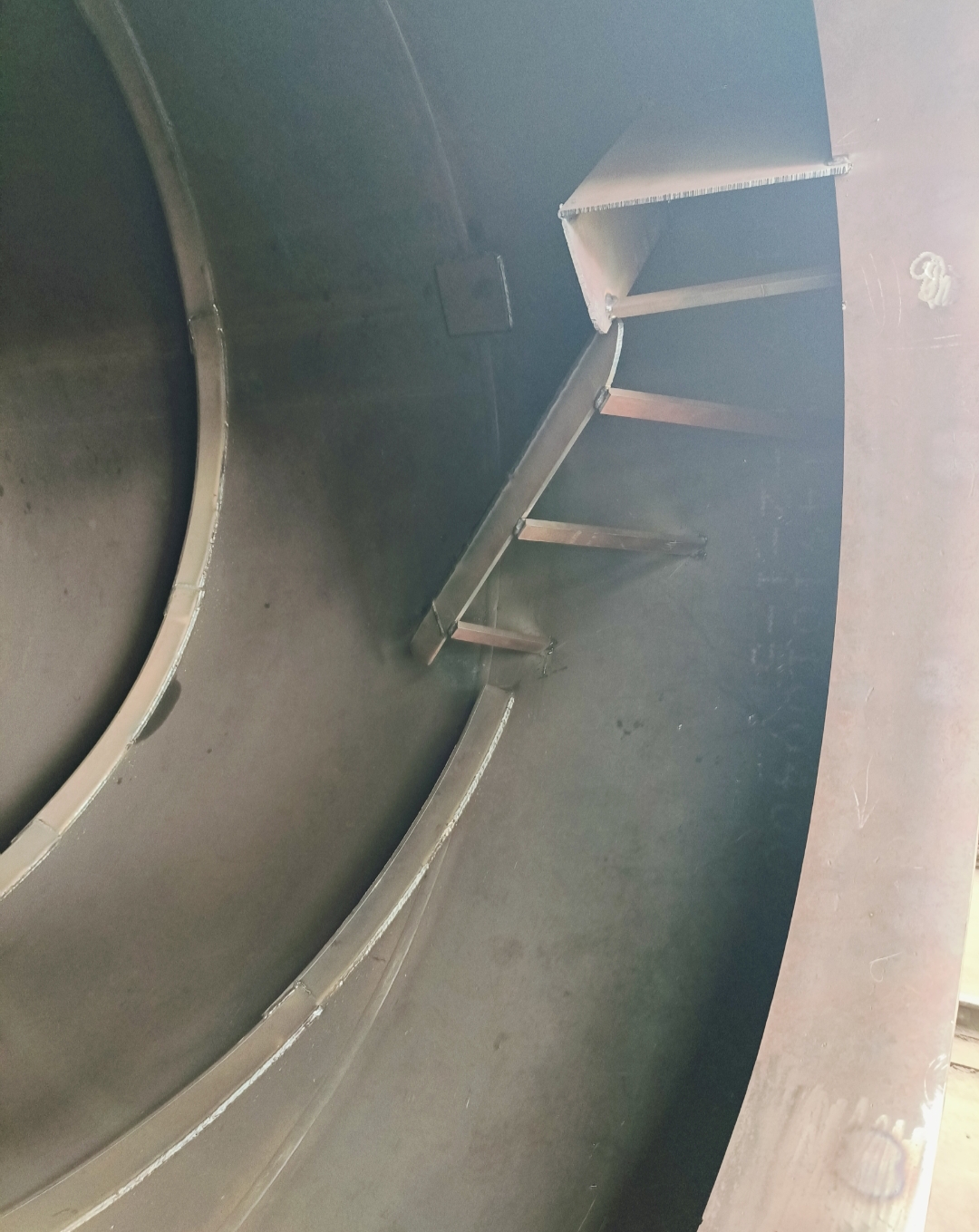

裂解炉反应釜内的导料螺旋和出料斗

裂解炉（特别是用于废塑料、废轮胎热裂解的）反应釜内的导料螺旋和出料斗是整个连续化、自动化裂解系统中的关键部件，它们共同负责将反应完成的固态残渣（炭黑/炭渣）安全、稳定、密封地排出高温反应釜。

下面我将分别详细阐述这两个部件，并说明它们如何协同工作。

一、 导料螺旋（也称为“出料螺旋”、“推料螺旋”或“螺杆输送机”）

这是位于反应釜底部，负责将物料从反应区输送到出料口的核心动力部件。

1. 主要功能：

· 连续出料： 实现裂解过程的连续化，无需停机排渣，大大提高生产效率。

· 控制出料速率： 通过调节螺旋的转速，可以精确控制残渣的排出速度，从而间接影响物料在反应釜内的停留时间，优化裂解反应。

· 密封作用： 螺旋叶片与筒体之间形成多个连续的密闭腔室，能有效阻止外部空气（氧气）倒灌进入反应釜，也防止内部的可燃裂解气外泄，对安全生产至关重要。

· 初步冷却： 在较长的螺旋输送过程中，高温残渣（通常为400-600°C）通过与螺旋筒体和外部环境的换热，温度得以部分降低，便于后续处理。

2. 关键设计要点与挑战：

· 耐高温与耐磨性： 材料必须能长期承受高温（前端高温区可达500°C以上）和炭渣的剧烈磨损。通常采用耐热不锈钢（如310S、309S）或更高端的耐热耐磨合金钢，并可能进行表面硬化处理（如堆焊耐磨层）。

· 抗结焦与自清洁： 残渣中可能含有未完全裂解的粘性物质，易在螺旋叶片上结焦、累积，导致堵塞。设计上需要考虑叶片与筒体间的间隙、叶片的形状（有的采用带状或变螺距设计）以及可能的刮刀装置。

· 热膨胀补偿： 长尺寸的螺旋轴在高温下会显著伸长，必须在驱动端或支撑端设计膨胀节或浮动支撑，防止轴被卡死或变形。

· 驱动与密封： 驱动电机需配备耐用的减速机，并能实现无级调速。驱动轴穿过筒体的部分必须有可靠的轴封（常采用填料密封或机械密封），这是防止气体泄漏的另一个关键点。

二、 出料斗（也称为“集料斗”、“缓存斗”或“过渡料仓”）

这是连接在导料螺旋出口下方，用于接收、暂存和进一步处理排出的热残渣的过渡容器。

1. 主要功能：

· 缓存与缓冲： 接收间歇性或连续排出的残渣，平衡前后工序的处理能力，使系统运行更平稳。

· 密封与隔离： 作为反应釜与后续处理设备（如冷却螺旋、打包机）之间的重要密封屏障。它通常配备双阀门或特殊密封装置，确保在排料时也能有效隔离空气。

· 冷却与排放： 在此环节，残渣通常会被进一步冷却（例如通过水冷夹套），然后被安全地排放到下游设备或容器中。

· 气体收集： 部分设计中，出料斗会连接一个小的排气管道，将残渣中携带的少量残余裂解气收集并引回主气路系统，避免无组织排放。

2. 关键设计要点与挑战：

· 耐磨与防堵： 内壁需衬有耐磨钢板或陶瓷衬板，斗体角度设计要大于物料休止角，确保残渣能顺利滑落，不堆积搭桥。

· 双重密封阀系统（关键！）： 这是连续裂解炉出料系统的标准配置。

  · 工作原理： 由上闸阀和下闸阀（或旋转阀）组成，中间是缓存腔。

  · 循环步骤：

    1. 关闭下阀，打开上阀： 热残渣从螺旋落入缓存腔。

    2. 关闭上阀： 缓存腔与反应釜隔离，形成一个密封小仓。

    3. 打开下阀： 残渣从缓存腔排出至下游。

    4. 关闭下阀： 为下一个循环做准备。

  · 优点： 在整个排料过程中，始终有一道阀门处于关闭状态，完美解决了连续出料与系统密封之间的矛盾。

· 冷却结构： 为保护下游设备和便于人工处理，出料斗常设计成水冷夹套式。

· 观察与检修口： 设有视镜或快开手孔，便于观察物料情况和进行检修清理。

三、 系统协同工作流程

1. 反应完成： 物料在反应釜内裂解，产生的油气从顶部排出，固态残渣沉降到底部。

2. 螺旋输送： 导料螺旋缓慢旋转，将高温残渣推向出口，同时起到密封和初步冷却作用。

3. 密封排出：

   · 残渣首先被推入出料斗的上部缓存腔（此时下闸阀关闭，上闸阀打开）。

   · 缓存腔充满或达到设定量后，上闸阀关闭，将其与反应釜高压、富气环境隔离。

4. 冷却与卸料：

   · 缓存腔内的残渣通过夹套冷却。

   · 下闸阀打开，残渣排出到下游的输送带、冷却螺旋或收集车中。

   · 排空后，下闸阀关闭。

5. 循环准备： 上闸阀再次打开，接收新一轮的残渣，开始下一个工作循环。

总结

导料螺旋和出料斗（特别是其双阀系统） 是裂解炉实现安全、连续、密封排渣的“黄金搭档”。

· 导料螺旋是主动输送与一级密封的核心。

· 出料斗是缓存、二级密封与安全隔离的关键。

它们的设计和制造质量直接影响到裂解生产线的：

· 连续性（是否需频繁停机清堵）

· 安全性（是否漏气、进氧，有爆炸风险）

· 环保性（是否有烟气逸散）

· 能耗与效率（热量的有效利用与出料稳定性）

因此，在选择或评估裂解设备时，这两个部件的材料、工艺和控制逻辑是需要重点考察的环节。
