油泥裂解设备LES-2666

裂解炼油设备

欧洲标准设计,每一个细节都力求完美,我们将以奢侈品的要求来打造工业品。


油泥裂解设备主要处理部分含油彩条布、油泥、泥沙、砖块等类别的油泥。

 一、主体部分
序号 名 称 规格(mm) 数量 备注
(一)主炉部分:

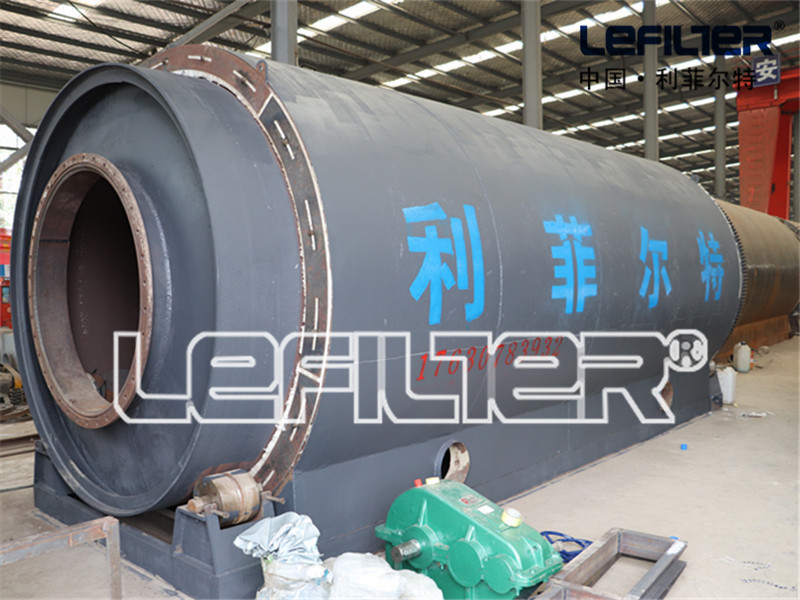

1 主炉 ø2600*6600*t16 1 Q345R
2 电机 y132m2-6 5.5kw 1 调速
3 减速机 JZQ500-48.57 1 标准
4 炉膛 6400*2300*455 1 Q235B+耐火保温材料
5 炉座 6400*2300*180 1 Q235B+耐火保温材料
6 炉壳 L=5400 1对 Q235B+耐火保温材料
7 拖轮 ø245 4 标准
8 出气口 ø325 1 标准
9 软连接 DN300 1 标准
10 密封体 DN300 1 标准
11 分气包 ø900*1500 1 Q235B


在生产全过程中,热风不和油泥直接接触,油泥在无氧状态下热解,整个反应过程属于热解析反应,与燃烧氧化反应相比,污染物及烟尘极少。该热解设备能够在无氧、热风系统的供热下形成 400~500℃的温度环境,能够将含油污泥中大部分油解析回收,部分有机质发生热解反应,产生可燃的不可凝气体,该气体经净化洗涤后被引出并在供风的燃烧系统中燃烧回用,作为热源补充热量,使热解反应持续。整个反应过程低温、低压(微负压)、温和、安全可控性高;热风及空气不与含油污泥直接接触,不发生氧化反应,不产生扬尘及二噁英等污染物,具有良好的环保生态效益;整个热解反应能够充分回收含油污泥中的油,产生的热解气能后补充热能消耗,经济效益好;处理完的产物是无机炭颗粒,重金属等污染物被络合在炭结构中,可以环保填埋或者回用,彻底减量无害化。裂解炉旋转经燃烧器蓄能供热,产生蒸汽和解析油气经裂解炉导气管及软连接进入分气包(分离塔),油气经过分气包会有一部分重组油分油品分离下来,经溢流管路进入渣油罐;一部分轻组油分会进一步通过水潜或喷淋冷凝系统进行再一次冷却,经溢流管进入油水分离器;剩余部分不冷凝可燃气经主阀门进入不凝气净化洗涤塔、安全水封装置通过联组管道返回联组内炉膛进行燃烧,实现不凝气回用燃烧,节约能源。燃烧器燃烧产生的烟气经烟道管路通过列管冷凝器水循环降温,进入烟气净化器处理后最终达标排放。
