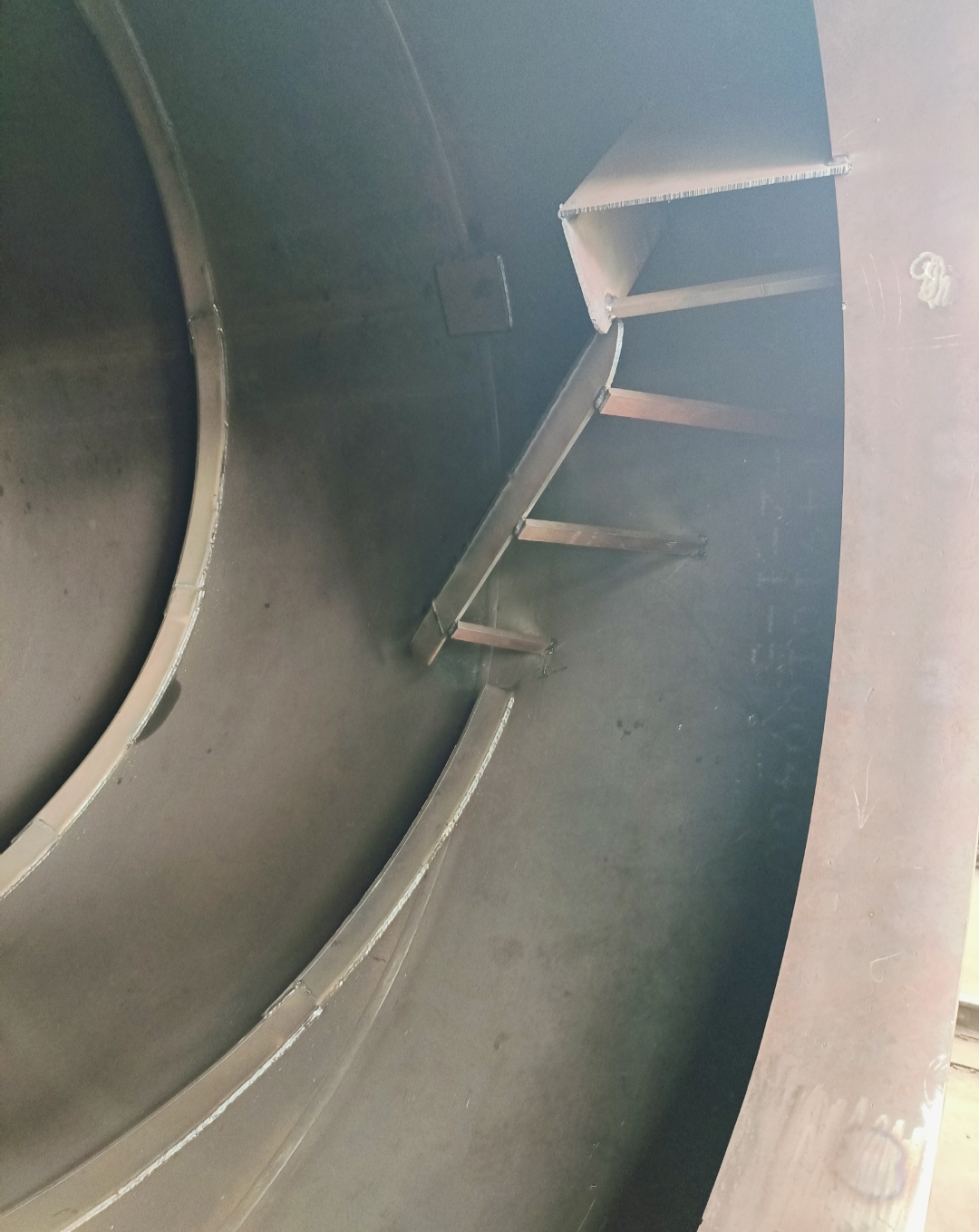

反应釜内部结构
热解炉(或称裂解炉)是进行热解反应的核心设备,其内部结构设计直接关系到反应效率、产物品质和设备寿命。根据加热方式(直接加热、间接加热)和物料形态(固体、液体、浆状)的不同,结构会有差异,但核心组成部分是相通的。
以下是其内部结构的详细分解,可分为几个关键区域和系统:
一、 核心反应区(釜体本身)
这是物料发生热解反应的空间。
1. 釜体/筒体:
· 材质:通常采用耐高温、耐腐蚀的合金钢(如310S、316L不锈钢)或特殊内衬材料。
· 形状:多为卧式圆筒形或立式圆筒形,也有锥形底设计以利于排渣。
· 设计压力:通常是微负压或常压,以防止有毒气体泄漏,并促进挥发分排出。
2. 内搅拌/推进系统(非常关键):
· 目的:防止物料结焦、结块,保证受热均匀,促进物料向前运动(连续式)。
· 形式:
· 螺旋叶片式:像一个大螺杆,在转动时既搅拌又推送物料。
· 刮板式:带有刮板的转轴,能刮除内壁结焦,特别适用于易粘结物料(如废轮胎、污泥)。
· 桨叶式:增强混合效果。
· 驱动:通过一端的机械密封传动系统与外部电机、减速机连接。机械密封是核心部件,必须耐高温、防泄漏。
二、 进料与排渣系统
1. 进料端:
· 进料口:通常位于反应釜一端的上方或侧面。
· 进料装置:
· 螺旋给料器(蛟龙):最常用,可实现连续、密封、均匀的进料。
· 双闸板阀(插板阀):用于间歇式进料,通过两道阀门的交替开关,防止空气进入反应釜。
· 柱塞进料器:适用于高粘度或大块物料。
2. 排渣端(出渣口):
· 位于反应釜末端底部。
· 排渣装置:
· 螺旋出渣机:连续排出固态残渣(炭黑、灰渣)。
· 水封出渣机:在排渣口设置水封,既能冷却残渣,又能彻底密封,防止气体逸出。
· 旋转阀(星型卸料器):在负压系统中保持密封的同时排出残渣。
三、 加热与传热系统
这是区分不同热解炉类型的关键。
1. 直接加热式:
· 燃烧的高温烟气直接接触物料或内胆。结构相对简单,但可能污染产物,热效率较低。
2. 间接加热式(更主流、更高级):
· 夹套式:反应釜外部有一个夹套层,导热油或熔盐在夹套内循环,将热量均匀地传递给釜体。适用于中小型、中低温热解。
· 盘管式:在反应釜内部或外部盘绕多组加热管,管内通高温导热油、电热棒或过热水蒸气。
· 火管式:高温烟气从穿过反应釜的若干根管道(火管)内流过,通过管壁加热釜内物料。加热均匀,应用广泛。
· 电加热式:在釜体外壁或内部安装电加热棒/带,控温精确,但运行成本高。
四、 挥发分导出与处理系统(气相通道)
1. 气相出口:
· 位于反应釜顶部或靠近进料端的上方,以便挥发性产物(热解气、油蒸汽)能及时离开高温反应区,减少二次裂解。
2. 导气管路:
· 连接气相出口与后续的冷凝系统和净化系统。管路需有保温设计,防止油气在途中冷凝堵塞。
五、 辅助内部结构
1. 耐火/保温衬里:
· 在直接受火焰冲刷或高温辐射的区域(如火管式的外壳内壁),敷设耐火浇注料或陶瓷纤维模块,保护壳体,减少热损失。
2. 温度与压力测点:
· 沿反应釜长度方向(特别是进料段、反应段、排渣段)布置多个热电偶,监控温度梯度。
· 设置压力传感器或防爆膜,确保安全。
3. 观察孔/检修孔(人孔):
· 用于设备安装、内部检修和清理结焦。
内部工作流程示意(以连续式间接加热为例):
1. 进料:预处理后的物料(如破碎的废塑料/轮胎)通过螺旋给料器,经进料口被推入反应釜前端。
2. 加热与反应:物料在搅拌轴的推动和翻动下,缓慢向排渣端移动。同时,加热系统(如夹套中的导热油或火管中的高温烟气)通过釜壁将热量传递给物料。物料在缺氧环境下受热分解(300-800℃)。
3. 产物分离:
· 气相:产生的热解油气从气相出口导出,进入冷凝器分离成油和不凝气。
· 固相:分解剩下的固体残渣(炭、钢丝等)在搅拌作用下被推送至末端的排渣口,由螺旋出渣机或水封出渣机排出冷却。
4. 密封与安全:整个过程中,进料端和排渣端的密封装置,以及釜体本身的微负压环境,确保了氧气无法进入,反应安全可控。
总结:关键设计要点
· 均匀受热:通过搅拌和合理的加热面设计实现。
· 防止结焦:搅拌(尤其是刮板式)和合适的温度控制至关重要。
· 密封性:进料、排渣、旋转轴处的密封是安全运行的命门。
· 耐材选择:必须耐受高温、腐蚀(如氯、硫元素)和磨损。
· 气固分离效率:气相需及时导出,固体需顺利排出。
一个优化的热解反应釜内部结构,是机械设计、热工设计和化学反应工程紧密结合的成果。
