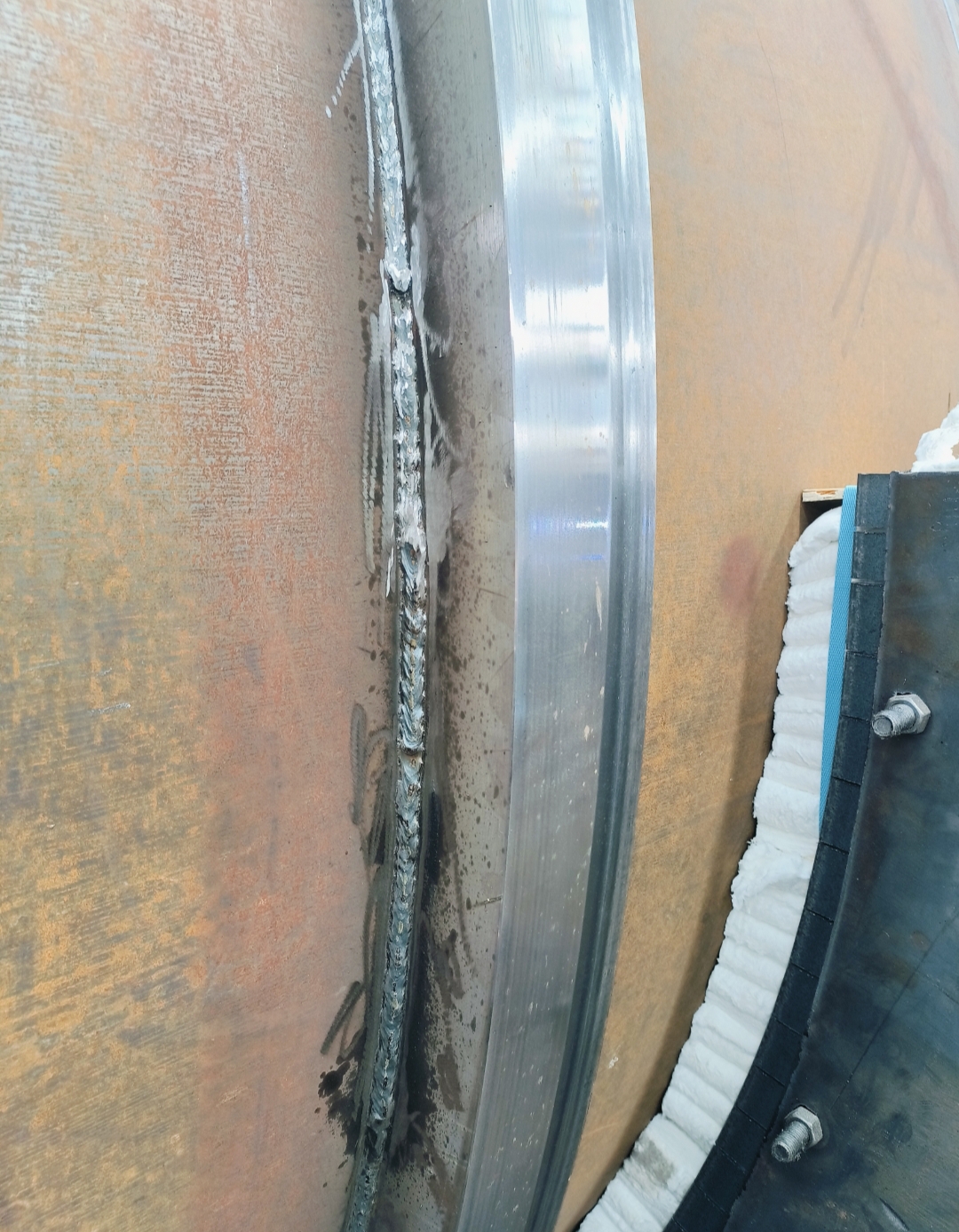

机加工的托圈

热解炉的托圈（也称为滚圈、轮带）是支撑整个旋转反应釜重量、并传递扭矩的核心承重部件。它的制造和加工精度直接决定了设备运行的平稳性、寿命和安全性。

“机加工”是保证托圈达到设计要求的必不可少且最为关键的工序。下面将详细解析机加工热解炉托圈的目的、工艺流程和重要性。

一、 为什么托圈必须进行高精度机加工？

热解炉反应釜是一个在高温、重载下低速连续旋转的庞然大物。托圈与支撑托轮的接触，是线接触或窄面接触，工况极其苛刻。

1. 保证真圆度与圆柱度：

   · 目的：确保旋转平稳，避免“跳圈”或剧烈振动。不圆的托圈会导致传动不平稳，加剧设备磨损。

   · 加工手段：在大型立式车床或数控立车上加工外圆和内圆，确保其截面为正圆，且整个圆周的直径一致。

2. 保证端面（侧面）的平直度与垂直度：

   · 目的：防止托圈在轴向（左右）产生不必要的窜动，确保其与反应釜筒体中心线垂直。

   · 加工手段：在立车上精车两个端面，确保端面平整且与中心孔轴线垂直。

3. 保证工作面的表面光洁度与尺寸精度：

   · 目的：降低与托轮之间的摩擦系数，减少磨损和摩擦热。精确的尺寸保证设计接触面积，使压强在合理范围内。

   · 加工手段：对外圆柱面（与托轮接触的面）进行精车、甚至磨削，达到规定的粗糙度（通常Ra值要求很低）和公差。

4. 消除焊接与热处理后的变形与内应力：

   · 目的：托圈通常是大型焊接件（分段锻造后拼焊，或厚钢板卷制焊接），焊接会产生巨大的内应力和变形。机加工前必须进行去应力退火，但退火后依然会有变形，最终的形状和尺寸精度必须依靠机加工来保证。

二、 机加工托圈的典型工艺流程

以大型焊接结构托圈为例：

1. 下料与成型：

   · 使用超厚钢板（可达200mm以上）进行切割，或使用大型锻件。

   · 将钢板卷制成弧形段或环状毛坯。

2. 焊接与初校形：

   · 将各弧形段拼焊成完整的圆环。此工序需采用对称、分段、多层多道焊等工艺，严格控制焊接顺序以减少变形。

   · 焊接后进行初步的校正（如火焰校正或机械校正），使形状大致合格。

3. 去应力退火（关键预处理）：

   · 将整个托圈放入大型退火炉中进行整体去应力退火。这是机加工前至关重要的一步，目的是释放焊缝及热影响区约80%以上的残余应力，防止在后续加工或使用中因应力释放而导致变形。

4. 粗加工：

   · 在大型机床上，对内外圆和端面进行粗车，留出足够的精加工余量（如单边3-5mm）。目的是去除氧化皮和大部分不均匀的余量，为精加工做好准备。

5. 精加工（核心环节）：

   · 精车外圆：保证设计直径、真圆度和作为工作面的表面光洁度。

   · 精车内孔：内孔尺寸需与反应釜筒体垫板或加强段的外径紧密配合。

   · 精车两侧端面：保证宽度和平行度。

   · 钻铰螺栓孔：如果采用螺栓连接（常见于松动配合式托圈），需要在圆周上精确加工出均布的螺栓孔，通常使用大型数控镗铣床或钻模来完成，以保证孔的位置度。

6. 检测：

   · 使用大型卡尺、千分尺、激光跟踪仪或三坐标测量仪等，全面检测外径、内径、椭圆度、圆柱度、端面跳动等关键尺寸，确保全部符合图纸要求。

三、 托圈与反应釜筒体的装配关系（与机加工相关）

机加工的精度也决定了托圈与筒体的装配质量：

1. 松动配合式：

   · 托圈内径略大于筒体垫板外径。筒体热膨胀时，两者可以相对滑动，避免产生过大热应力。此时，机加工需保证内孔尺寸一致，且螺栓孔位置精确。

2. 固定（过盈）配合式：

   · 托圈加热膨胀后套在筒体上，冷却后收缩抱紧。这对内孔的尺寸精度和真圆度要求极高，必须通过精密机加工来保证。

四、 总结：机加工托圈的价值

对热解炉托圈进行高精度机加工，其核心价值在于：

· 运行平稳：真圆度和高光洁度确保了低速重载下的平稳旋转，减少振动和冲击。

· 寿命延长：均匀的接触面降低了局部压强和磨损，托圈和托轮的使用寿命大大延长。

· 降低功耗：流畅的旋转减少了无效的摩擦功，降低了驱动电机的负荷。

· 安全可靠：精确的几何形状避免了应力集中和意外失效的风险，是设备长期安全运行的基石。

可以说，没有经过精密机加工的托圈，就像一颗安装在高速旋转心脏上的“定时炸弹”。 它是重型回转设备制造中“工匠精神”的集中体现，每一道车削的痕迹，都是为了承载千吨重量，历经千度高温，而依然能从容运转的承诺。
