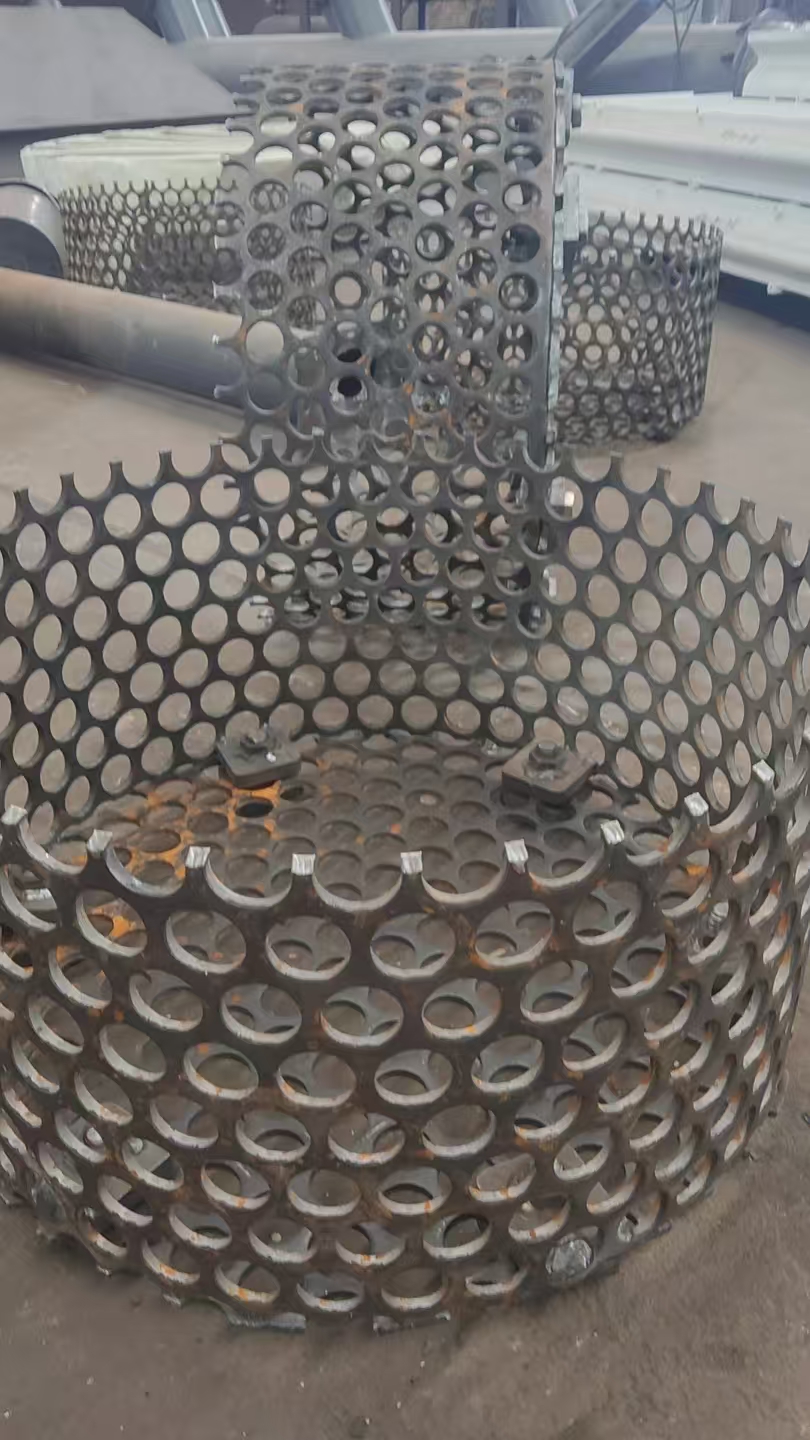

出气口为什么做成网兜状

将热解炉（特别是处理固体废物如废轮胎、塑料的热解炉）的出气口（气相出口）设计成网兜状或类似结构，是一个非常巧妙且关键的工程解决方案。这绝不是随意的设计，而是为了应对热解过程中两个最棘手的问题：油气携带固体颗粒（粉尘/焦粉） 和高温焦油冷凝回流造成的堵塞。

下面详细解释其工作原理和优势：

核心目的：初级过滤与冷凝拦截

网兜状出气口本质上是设置在反应器内部的 “第一道防线” ，是一个集成了过滤和冷凝功能的复合结构。

---

一、 主要功能与优点

1. 物理过滤，防止粉尘和细小颗粒进入管道

· 问题：热解过程中，物料翻滚、摩擦会产生大量微小炭粉、灰尘甚至未完全反应的细小碎片。这些颗粒如果随油气进入后续的管道和冷凝系统，会造成：

  · 管道堵塞：在弯头、阀门处沉积。

  · 污染产物：使回收的热解油变得浑浊、含渣量高，品质下降。

  · 损坏设备：颗粒会磨损泵、阀门等精密部件。

· 解决方案：网兜的金属丝网就像一个“筛子”，当油气穿过网眼时，大部分固体颗粒被阻挡在网兜外，落回反应釜内继续反应或成为残渣的一部分。这极大地减轻了后端系统的负担。

2. 扩大表面积，促进重质焦油的冷凝与回流

· 问题：热解产生的油气成分复杂，含有从轻质到重质的多种烃类。重质焦油和沥青质在稍低的温度下就容易冷凝。如果它们在笔直的出口管道壁上冷凝，会不断累积，最终完全堵塞管道。

· 解决方案：网兜状结构提供了巨大的表面积。

  · 冷凝作用：相比一根直管，金属丝网的温度相对较低（尤其是靠近反应釜外壳的部分），且表面积巨大。当高温油气接触这些密集的丝网表面时，其中最重、沸点最高的组分会优先冷凝成液体，附着在丝网上。

  · 自清洁回流：冷凝形成的液滴汇聚后，会在重力作用下沿着丝网向下滴落，流回反应釜底部的高温区。在这里，这些重质焦油会再次受热裂解，转化为轻质油气和小分子碳。这个过程实现了 “重质组分循环裂解”。

  · 结果：不仅防止了出口堵塞，还提高了轻质油气的产率，改善了油品质量。

3. 缓冲与均流作用

· 网兜结构能缓冲油气从反应釜沸腾面冲出的不均匀气流，使气体流出更平稳，有助于后续冷凝系统的稳定工作。

4. 结构强度与防堵塞的平衡

· 与开设大量小孔相比，用耐热金属丝编织成的网兜在保持高孔隙率（通气性）的同时，具有更好的整体强度和抗变形能力，能承受反应釜内物料的轻微摩擦和挤压。

---

二、 设计的关键考虑因素

1. 网眼尺寸（目数）：需要根据物料特性选择。目数太大（网眼太小）容易快速堵塞；目数太小（网眼太大）则过滤效果差。通常会在过滤效果和防堵性之间取一个平衡值。

2. 材质：必须使用耐高温、耐腐蚀的合金材料，如310S不锈钢、因科镍合金等，以承受高温和油气中可能存在的腐蚀性成分（如氯、硫）。

3. 安装位置与形状：

   · 通常安装在反应釜顶部的气相空间内。

   · “网兜状”意味着它有一个凹陷或袋状结构，这有助于收集滴落的冷凝液，并将其导流回反应区。有时也会设计成多个垂直的“过滤柱”或笼状。

4. 可维护性：设计上需考虑在停炉检修时，能够方便地清理或更换网兜组件。

三、 总结：为什么是“网兜状”？

用一个比喻来理解：如果把热解油气比作一股夹带着沙石和融雪的洪流，那么笔直的出气口就像一条直接通向城市的河道，沙石和凝固的雪（固体颗粒和冷凝焦油）会直接堵塞下游。

而 “网兜状”出气口则是在河道入口处修建的一个：

· “筛石坝”：先过滤掉大部分沙石（固体颗粒）。

· “缓流冷凝池”：让洪流减速、扩散，在巨大的池壁（丝网表面积）上让融雪提前冻结（重质焦油冷凝），并让冻结的冰滑回上游再次融化（冷凝液回流裂解）。

这种设计，以简单而高效的物理方式，在源头上解决了热解行业最头疼的堵塞和油品质量问题，是工程实践中“四两拨千斤”的智慧体现。
